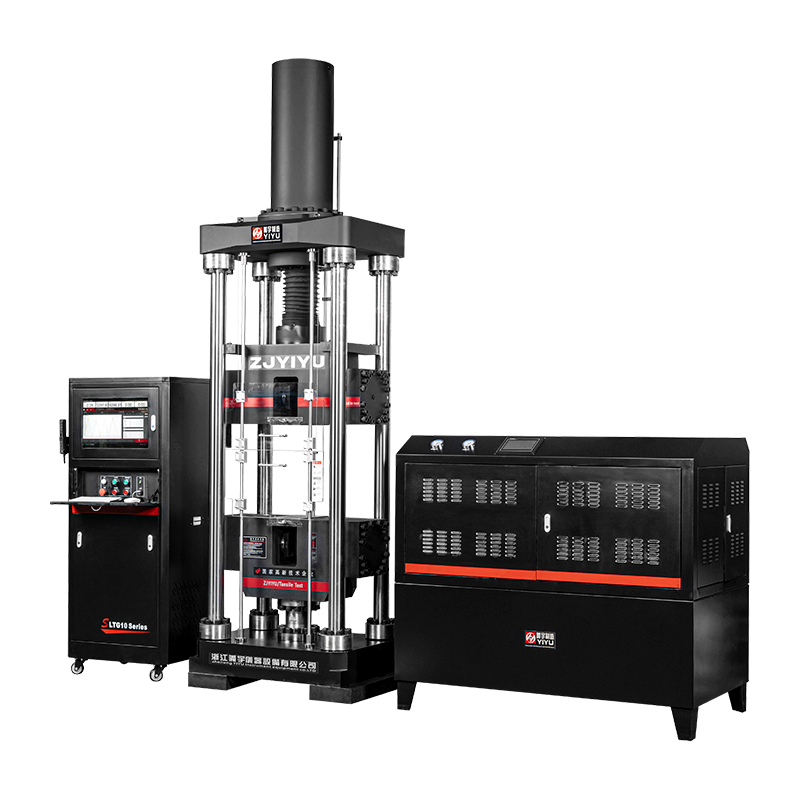

ギャップのない剛性構造を採用し、試験スペースはピストンの昇降によって直接調整されるため、操作が便利で効率的です。試験パラメータには、コントローラ、油圧システム、試験力の測定、変位、変形などが含まれます。 荷重範囲300KN～2000KNの高剛性シングルスペース電動油圧サーボ万能試験機で、鉄鋼建築、土木などの業界に適しています。高負荷機械性能試験。金属棒・金属板の引張試験、ねじ鋼引張試験、鋼より線引張試験、高力ボルトや高硬度金属材料の引張試験、コンクリートの圧縮試験に適しています。 付属の SmartTest V10.0 ソフトウェアはシンプル、高速、便利で、ユーザーのテスト プロセスが容易になります。航空宇宙、自動車、高等教育機関、新素材、研究機関、建材、品質検査などの分野で応用されています。
低圧双方向オイルシリンダにより、さまざまな使用条件下での耐久性と安定性を確保し、省スペース化を実現 ガイドコラムにより、装置の横方向の剛性と可動ジョーの安定性が向上します。 半密閉構造、超剛性、優れた安定性。ロボット自動化装置用の調整可能なジョー開口部 油圧クランプシステム、超強力なクランプ力、スタイルのクランプ安定性を確保 油圧システムにはサーボ モーターとラジアル ピストン ポンプが装備されており、超低デシベル、低油温、高効率と安定性、静かな試験プロセスを実現し、実験室に静かな空間を提供します。 専用オイルクーラーシステムを搭載し、長期間安定した使用を実現 高精度、良好な再現性、長期安定性を備えた双方向0.5レベル荷重センサーです。双方向の引張および圧縮試験の要件を満たします
プロジェクト/指標/モデル
WPW-300SS
WPW-600SS
WPW-1000SS
WPW-2000SS
WPW-2000SS(バージョンアップ版)
最大荷重
300kN
600kN
1000kN
2000kN
有効範囲
1%-100%FS
試験機の精度
レベル0.5
強制解決
最大変形量の1/±500000 FS
試験力表示の誤差
±0.5％以内
ドライブモード
油圧サーボバルブ
上下プラテンサイズ
220*290*50
270*290*60
総電力
7KW
9KW
15KW
電源
AC380V±10%、50Hz
変位測定の分解能
0.009mm
メインシリンダーが高速で上昇
400mm/分
260mm/分
メインシリンダー下降速度
300mm/分
顎を最大距離まで伸ばす
560mm
600mm
680mm
800mm
1250mm
最大圧縮スペース
円形試料のクランプ範囲
φ10～φ40mm
φ10～φ60mm
φ10～φ80mm
板状試験片のクランプ範囲
0～40mm
0～50mm
0～70mm
板状試験片の最大幅
100
110
試験片の長さ
500mm～700mm
500mm～800mm
600mm～1000mm
600mm～1200mm
ジョークランプ方式
油圧式両面サイドプッシャー
アライメント精度
±0.3mm
クリップの硬さ
HRC55～60
制御キャビネット (長さx幅x高さ)
700×600×1710mm
制御盤重量
200kg
オイルソースキャビネット (長さx幅x高さ)
1200×1200×1400mm
1580×1200×1400mm
オイルソースキャビネットの重量
400kg
500kg
600kg
800kg
本体(長さ×幅×高さ)
970×710×2700mm
970×710×2880mm
1000×750×3400mm
1400×900×4280mm
1400×900×5080mm
機械全体の正味重量
3300kg
3800kg
5500kg
12000kg
13000kg
