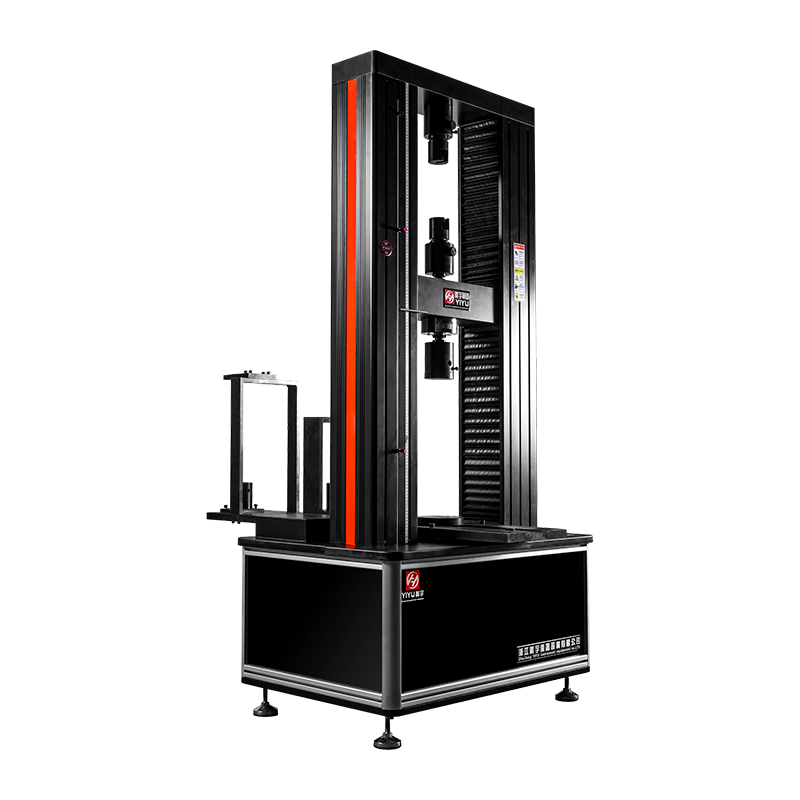

機能概要： 鋼管足場締結具専用試験機は、鋼管足場締結具の機械的特性を試験するために使用される専用の試験機です。 ホストは高強度コラムサポートと高精度ボールネジ伝達を採用 剛性が高く直線運動特性に優れたモーションです。 付属の FastTest V1.2 ソフトウェアはシンプル、高速、便利で、ユーザーのテスト プロセスが容易になります。
1. ボールネジと頑丈なベアリングにより、装置の長期稼働、正確なテスト結果、良好な再現性が保証されます。 2. マルチコラムガイダンスにより装置の横剛性が向上し、クロスビームの安定した直線運動を確保、自己潤滑構造によりメンテナンスフリー 3. 主要3種類の鋼管足場部材「鋼管足場留め具」「ソケット型円盤留め具」「ボウル型鋼管足場部材」の17項目の試験項目を14セットの治具で満たしています。 4. サーボモーターにより実験の安定性を保証 5. 等速度変形、等速度荷重、等速度変位、複数の周期関数を実現できるフルデジタル閉ループ制御システム 6. 同期ベルトドライブにより、優れた信頼性、最小限のメンテナンス、優れた力/速度特性が得られます。 7. 簡単に入力して位置決めできるようにリフティングフットを調整します。
特徴
鋼管足場カプラーの機械的特性試験に特化。高強度コラムサポート、高精度ボールネジ駆動。マルチコラムガイダンス、自己潤滑構造。治具14セット（鋼管足場カプラー、ソケット型ディスクカプラー鋼管支持部品、ボウルバックル型鋼管足場部品の3カテゴリー17試験項目に対応） ISOおよびCE認証を取得しています。
利点
高剛性で安定した直線運動を実現し、長時間の使用にも耐えます。強化された横方向の剛性とメンテナンスフリーの設計。幅広いテスト範囲 (3 つのコンポーネント カテゴリに対して 17 項目)。国際品質基準を満たしています。
メリット
一貫性のある信頼性の高い長期テスト結果を保証します。メンテナンスの労力とコストを節約します。複数の専用の試験機が不要になり、設備投資が削減されます。世界的な品質要件への準拠を可能にし、信頼できるテストレポートと市場アクセスをサポートします。
証拠
1. 認証: ISO および CE 認証 (世界的な品質および安全基準への準拠を証明);2.構造信頼性：高強度コラム、高精度ボールねじの性能試験成績、３．治具の機能: 3 つのコンポーネント カテゴリの 17 のテスト項目をリストした技術文書。4.メンテナンスプルーフ：自己潤滑構造によるメンテナンスフリー性能の検証データ、５．業界への応用: 足場カプラーの製造および品質検査機関でのケーススタディ。
プロジェクト/指標/モデル
WDW-200G
素晴らしいテスト力
200KN
試験機の精度レベル
レベル1
力測定範囲
1% ～ 100% の FS はプロセス全体を通じてビンに分割されません
試験力表示の相対誤差
±1%以内
強制解決
最大試験力の 1/±300000、プロセス全体の分解能は変わりません
変形測定範囲
0.5%-100%FS
変形指示の相対誤差
表示値の±1％以内
変形分解能
最大変形量は1/±300000
変位指示値の相対誤差
表示値の1%以内
変位分解能
0.05μm
力制御率調整範囲
0.05-10%FS/S
力制御率の相対誤差
設定値の±1％以内
変形率調整範囲
0.05—10%FS/S
変形制御率の相対誤差
光速調整範囲
0.01～350mm/分
有効ストレッチスペース（クランプなし）
800mm
有効試験幅
430mm
主機関寸法（長さ×幅×高さ）
1000×1500×2000mm
敷地占有率（長さ×幅×高さ）
1000×2550×2000mm
電源
AC220V±10PHz、1.5KW
本体の重量
約1500kg
