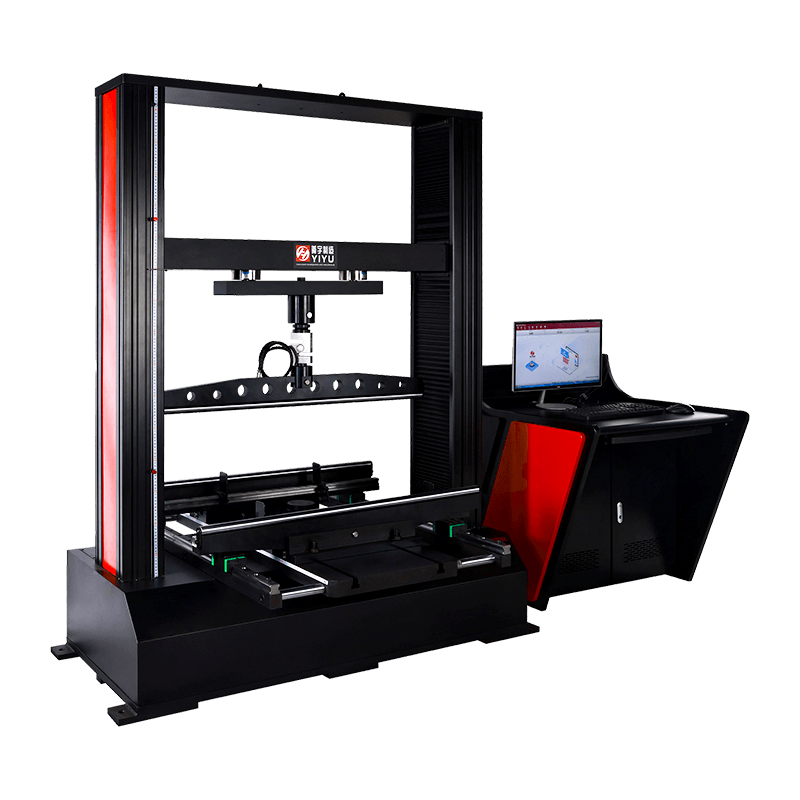

機能概要： ◆ マイコン制御の多機能圧縮曲げ試験機は、主にレンガ、ブロック、タイル、壁パネルなどの曲げ機械的特性やタイル、石材の曲げ強度特性の試験に使用されます。 ◆ この機械はダブルコラムドアタイプのダブルスクリュー構造を採用しており、下部スペース範囲は引張、圧縮、曲げ、せん断などの試験に使用できます。 ◆ ホストは高強度コラムサポートと高精度ボールネジ伝達を採用しており、高い剛性と優れた性能を備えています。
基準を満たす: ◆ GB/T11968-2020「オートクレーブ処理した気泡コンクリートブロック」 ◆ GB/T4111「コンクリートブロックおよびレンガの試験方法」 ◆ GB/T 30100「壁パネルの構築のための試験方法」 ◆ GB/T2542「壁用レンガの試験方法」 ◆ GB/T21149 「焼結タイル」 ◆ GB/T36584「屋根瓦の試験方法」 ◆ GB 28635「コンクリート舗装レンガ」
1. ボールネジと頑丈なベアリングにより、装置の長期稼働、正確なテスト結果、良好な再現性が保証されます。 2. マルチコラムガイダンスにより装置の横剛性が向上し、クロスビームの安定した直線運動を確保、自己潤滑構造によりメンテナンスフリー 3. クイックコネクタ、治具の簡単かつ迅速な交換 4. 複数の圧縮硬化および抗曲げサポート ロッド。ほとんどの抗曲げ要件を満たすために迅速に交換できます。 5. バッフルを調整してスタイルに応じて幅を調整します 6. 伸縮機能や圧縮機能を追加できる治具を装備 7. サーボモーターにより実験の安定性を保証 8. 治具のスパン調整はリニアガイドレールでサポートされており、スライド調整がスムーズです 9. 同期ベルト駆動により信頼性が高くなります。メンテナンスの手間が少なく、力/速度特性が良好 10. 等速度変形、等速度荷重、等速度変位、および複数の周期関数を実現できる完全デジタル閉ループ制御システム
プロジェクト/指標/モデル
WDW-50KZ
WDW-100KZ
最大試験力
50KN
100KN
試験機の精度レベル
レベル1
力測定範囲
1% ～ 100% の FS はプロセス全体を通じてビンに分割されません
試験力表示の相対誤差
±1%以内
強制解決
最大試験力の 1/±300000、プロセス全体の分解能は変わりません
変形測定範囲
0.5%-100%FS
変形指示の相対誤差
表示値の±0.5％以内です。
変形分解能
最大変形量は1/±300000
変位指示値の相対誤差
変位分解能
0.05μm
力制御率調整範囲
0.05-10%FS/S
力制御率の相対誤差
設定値の±1％以内
変形率調整範囲
変形制御率の相対誤差
光速調整範囲
0.01～500mm/分
定力、定変形、定変位制御範囲
1%--100%FS
定力、定変形、定変位制御精度
設定値＜10％FSの場合は設定値の±1％以内となります。設定値≧10%FSの場合、設定値の±0.1%以内
スペースを効果的に圧縮
900mm
有効試験幅
1000mm
試験片の最大曲げ抵抗
1000×1000mm
主機関寸法（長さ×幅×高さ）
1540×1200×1950
電源
AC220V±10PHz、1.5KW
本体の重量
約1400kg
約1800kg
