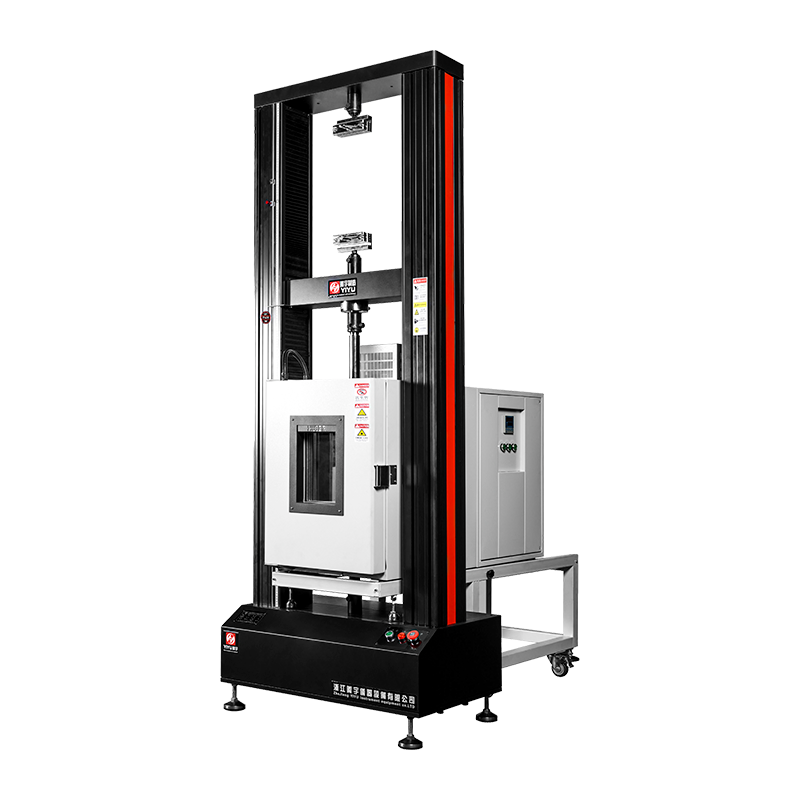

電子万能試験機 は、材料の機械的特性を試験するために広く使用されている高度に統合された試験装置です。そのコアコンポーネントには、ロードセル、駆動システム、制御システム、データ収集システム、テスト治具が含まれます。
ロードセル: ロードセルは電子万能試験機の主要コンポーネントであり、試験材料に加えられる力をリアルタイムで測定します。これらは通常、物理的な変形を電気信号に変換するひずみゲージ センサーです。ロードセルの選択は、測定範囲、精度、感度、試験材料の特性によって異なります。一般的なセンサーには、力センサー (ロード セル) とトルク センサーが含まれます。
駆動システム: 駆動システムは通常、モーター、ボールねじ、リニア駆動機構で構成されます。その主な機能は、モーターを通じてスムーズで調整可能な荷重変位を生成し、積載プラットフォームまたは試験片固定具を駆動することです。電子万能試験機は通常、サーボモーターまたはステッピングモーターを使用して動作速度を制御し、試験機が正確な制御の下で引張、圧縮、曲げなどのさまざまな試験を実行できるようにします。
制御システム: 制御システムは通常、コンピューターと組み込みコントローラーで構成されます。コントローラはロードセルや変位センサからのデータを受け取り、モータの動作状態を制御します。制御システムの中核機能は、設定されたパラメータ (引張速度や力の増大速度など) に従って試験プロセスを正確に制御することです。最新の電子万能試験機には通常、定率引張試験、定応力試験、周期荷重などのさまざまなカスタム試験モードをサポートする高度な制御ソフトウェアが装備されています。
データ収集システム: データ収集システムは、ロード セルと変位センサーから信号を収集し、それらを分析可能なデータに変換します。データ収集システムは、テスト結果の精度を確保するために、高精度の信号収集機能とリアルタイム処理機能を備えている必要があります。このシステムは外部コンピュータに接続して、テスト データをリアルタイムで表示し、テスト レポートを生成することもできます。
試験治具: 試験治具は、試験材料またはサンプルを固定し、試験中の滑りや破損を防ぎ、試験データの精度を確保するために使用される装置です。治具の設計は、テストする特定の材料とテストの種類に基づいて最適化する必要があります。一般的な治具には、引張治具、圧縮治具、曲げ治具などがあります。
各コンポーネントの協調動作により、電子万能試験機はさまざまな動作条件下で正確で信頼性の高い試験を実行できます。適切な試験機モデルを設計および選択する際には、これらのコンポーネントの互換性と精度の要件を考慮することが重要です。
ロードセルは電子万能試験機の重要なコンポーネントです。材料に加えられる力を測定し、これらの物理量を電気信号に変換して、制御システムとデータ分析システムで処理します。適切なロードセルを選択するときは、テストの精度と信頼性を確保するために複数の要素を考慮する必要があります。 Zhejiang Yiyu Instrument Equipment Co., Ltd. のような機械試験装置の開発と製造を専門とする企業にとって、試験装置の性能を確保するには適切なロードセルを選択することが重要です。
測定範囲: ロードセルの測定範囲は、ロードセルを選択する際の最も重要なパラメータの 1 つです。センサーの最大耐荷重は、試験対象の材質と予想される力に基づいて決定する必要があります。たとえば、高強度金属の引張試験の場合、センサーの測定範囲はより大きな荷重に対応する必要があります。フィルムやゴムなどの柔らかい素材の場合は、測定範囲を小さくすることをお勧めします。 Zhejiang Yiyu Instrument Equipment Co., Ltd. の電子万能試験機は通常、材料機械試験に対する顧客の多様なニーズを満たすために複数のロードセル オプションを提供しています。
精度と感度: ロードセルの精度は、テスト結果の精度に直接影響します。 Zhejiang Yiyu Instrument Equipment Co., Ltd. は、研究開発および生産中にロードセルの精度と感度に特に注意を払い、高度な技術を採用して各ロードセルの精度を確保しています。たとえば、Zhejiang Yiyu Instrument Equipment Co., Ltd. のロードセルは厳密な校正を受けており、荷重の微小な力の変化に対応し、荷重時の力の値を正確に記録できます。さらに、高感度ロードセルは、柔軟な材料や薄膜をテストする場合に特に重要であり、微妙な機械的変化を効果的に捕捉します。
温度と環境の互換性: 一部の特殊な試験環境では、安定した測定性能を保証するために、特に高温または低温で試験する場合、ロードセルには強力な環境適応性が必要です。 Zhejiang Yiyu Instrument Equipment Co., Ltd. のロードセルは、高温および耐腐食性の材料で作られており、さまざまな環境条件下でも優れた性能を保証します。特に複合材料や金属材料の疲労試験では、複雑な動作条件下でセンサーの精度を確保するには、高い環境適応性が重要です。
互換性と校正: 荷重センサーと試験機制御システムの互換性は非常に重要です。 Zhejiang Yiyu Instrument Equipment Co., Ltd. の電子万能試験機と荷重センサーは、完全なシステム互換性を念頭に置いて設計されており、さまざまな制御システムやデータ収集システムとのシームレスな統合を可能にし、正確で安定したデータ収集を保証します。さらに、すべてのセンサーは厳格な校正手順を経て、長期的な安定性と高精度を保証します。
耐久性と安定性: 荷重センサーの耐久性と長期安定性は、荷重センサーを選択する際に考慮すべき重要な要素です。 Zhejiang Yiyu Instrument Equipment Co., Ltd. は、耐久性と長期安定性を確保するために、荷重センサーの製造に使用される材料とプロセスを厳密に管理しています。高品質のセンサーは、頻繁なテストや長期間の運用でも高い精度を維持し、さまざまな機械的テスト要件に適応できます。
Zhejiang Yiyu Instrument Equipment Co., Ltd. は、技術研究開発、機器製造、アフターサービスにおける強みを活かして、高品質の荷重センサーの幅広いオプションを提供し、お客様の特定のニーズに最適なセンサーの選択を支援します。適切なロードセルを選択することで、金属、非金属、複合材料の機械的特性試験を行う際に、正確で信頼性の高い試験結果を保証できます。
応力ひずみ試験は、電子万能試験機の基本的なアプリケーションの 1 つです。これは、エンジニアや研究者が弾性率、降伏強度、引張強さ、伸びなどの材料の機械的特性を理解するのに役立ちます。
試験片の準備: 応力-ひずみ試験を行う前に、仕様を満たす試験片を準備する必要があります。試験片のサイズと形状は、関連する規格または試験要件に基づいて選択する必要があります。たとえば、金属の引張試験片は通常、標準的な円形または長方形の断面を持っています。標準化された材料試験は通常、ISO や ASTM などの国際規格に基づいています。試験片の寸法が試験要件を満たしていることを確認することは、正確な結果を得るために非常に重要です。
試験片の取り付け：試験片は電子万能試験機の治具に取り付けられます。器具の選択と設置は非常に重要です。不適切な固定による滑りや緩みを防ぐために、試験中に試験片が装置にしっかりと固定されていることを確認してください。治具は、さまざまな材料や、引張、圧縮、曲げなどの試験方法にも適応できる必要があります。
試験パラメータの設定: 試験を開始する前に、試験速度 (張力または圧縮率)、荷重方法、試験モード (定速度引張試験または定ひずみ速度試験など)、データ取得頻度などの試験機パラメータを設定する必要があります。試験機の制御システムは通常、プリセット モードと自動化機能を提供しており、ユーザーは試験のニーズに基づいて適切な構成を選択できます。
データの収集と分析: 試験の開始後、電子万能試験機が試験片に加えられた力と試験片の変位をリアルタイムで記録します。制御システムによって収集されたデータにより、応力 (力/元の断面積) とひずみ (変位/元の長さ) をリアルタイムで計算できます。応力-ひずみ曲線は材料の機械的特性の中核要素であり、荷重に対する材料の応答を示します。曲線の形状を使用して、材料の弾性範囲、降伏強度、極限強度、破断点などの重要なデータを導き出すことができます。
結果の解釈: テストデータを分析することで、ユーザーは材料の重要な機械的特性を判断できます。たとえば、曲線の最初の直線部分は材料の弾性相を表し、その傾きは材料の弾性率です。降伏点は、弾性変形から塑性変形への移行を示します。極限強度とは、材料が耐えることができる最大応力です。破断点は、材料が破断する場所を示します。
応力ひずみ試験では、材料の基本的な機械的特性を評価するだけでなく、さまざまな荷重方法や試験条件を介してさまざまな環境下での性能を研究することもできます。このデータは、材料の選択、製品設計、品質管理に重要な用途があります。
