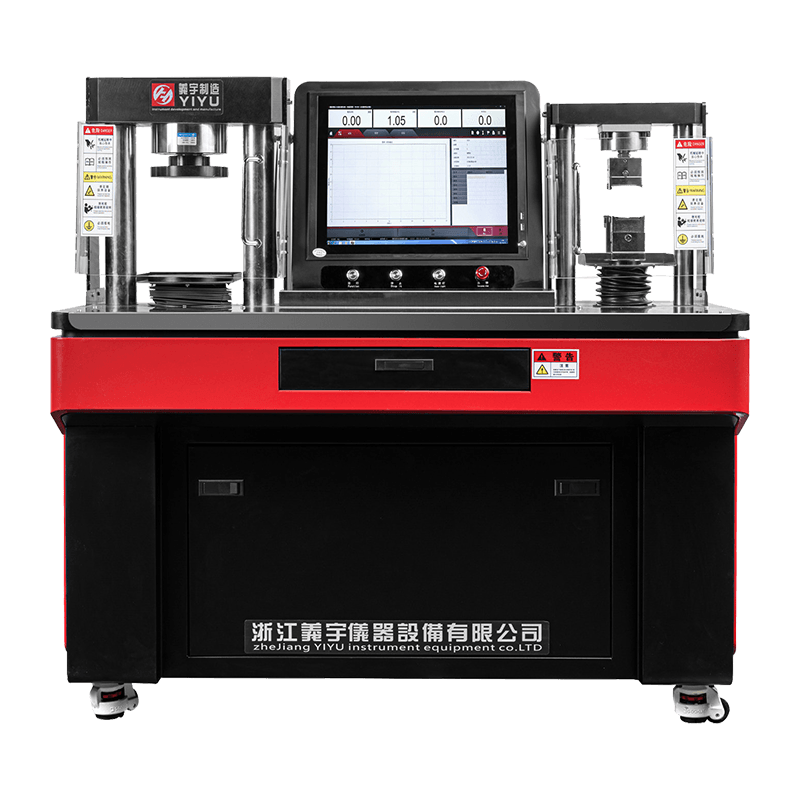

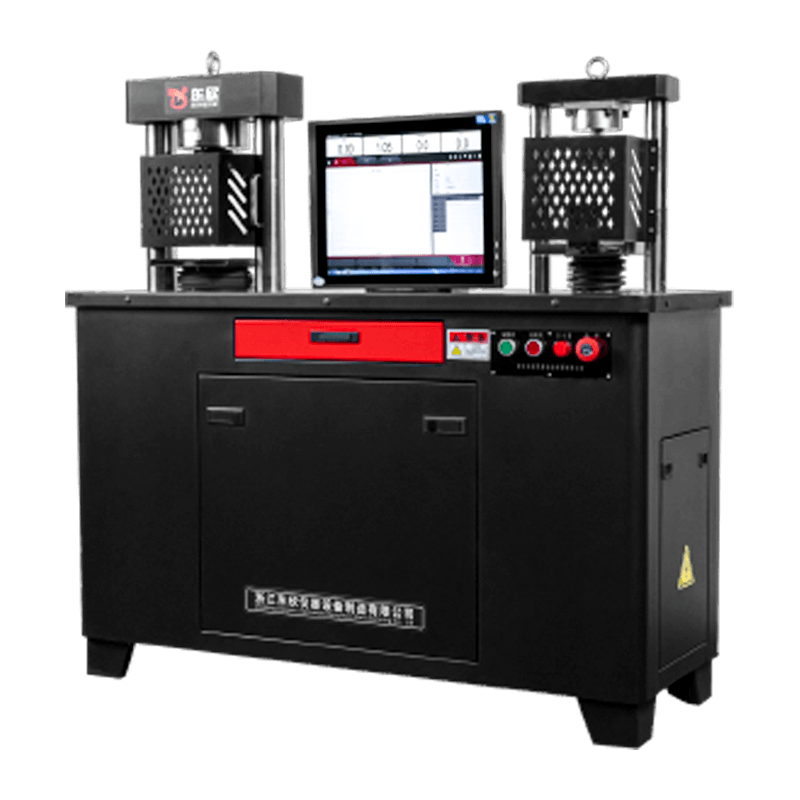

圧縮・曲げ一体機

圧縮・曲げ一体型機械はどのように動作するのですか？

の 圧縮・曲げ一体機 は、圧縮および曲げ試験機能を 1 つのデバイスに統合した試験機器です。その動作原理は力学の原理に基づいており、さまざまな荷重を適用して材料の機械的挙動、主に応力、ひずみ、弾性率、降伏強度、極限強度などのパラメータを研究します。

圧縮試験モードでは、機械は上部プラテンと下部プラテンを介して垂直方向の軸力を加え、軸方向の圧力下での材料の機械的応答を測定します。圧縮試験は通常、短期または長期の応力下での材料の圧縮特性を評価するために使用され、特に金属、セラミック、複合材料、プラスチックなどの材料に適しています。試験中、機械のロードセルはサンプルにかかる力を正確に測定し、変位センサーはサンプルの圧縮変形を測定して応力とひずみの関係を計算します。

曲げ試験モードでは、機械は通常 3 点または 4 点曲げ試験方法を使用して、曲げモーメントまたは力を加えます。三点曲げでは、材料の両端​​を固定し、中央に集中した力がかかります。 4 点曲げでは、2 つの荷重点が同時に材料の中心に加えられるため、応力がより均一に分散されます。曲げ試験は主に、材料の曲げ強度、弾性率、荷重下での塑性または脆性の挙動を測定するために使用されます。曲げ加工時の材料の変位や力を測定することで、曲げ試験に必要な応力・ひずみ曲線をリアルタイムに計算できます。

の integrated design allows the equipment to automatically switch between two testing modes, saving lab space and time. The equipment is typically equipped with an advanced control system that automatically adjusts the loading rate and test parameters through software, achieving highly precise automated operation.

複合材料試験における圧縮および曲げ統合機械の適用に対する特別な要件は何ですか?

現代の工学材料である複合材料は、通常、異なる物理的特性を持つ 2 つ以上の材料 (繊維やマトリックスなど) で構成されています。これらの材料は高強度、軽量などの利点を有し、航空宇宙、自動車、建設、造船などの業界で広く使用されています。ただし、複合材料は多くの場合異方性であり、機械的特性は方向によって大きく異なります。したがって、試験中は荷重方法、治具の設計、材料の異方性特性に特別な注意を払う必要があります。

Zhejiang Yiyu Instrument Equipment Co., Ltd. のような専門企業にとって、統合試験装置を開発および製造する際には、圧縮および曲げ試験用の複合材料に特有の要件が特に重要です。

方向性と層間構造: 複合材料の異方性により、さまざまな方向での機械的特性の違いが決まります。たとえば、複合材料の剛性、強度、靱性は、繊維方向と繊維に垂直な方向とで大きく異なる場合があります。正確な試験結果を保証するために、Zhejiang Yiyu Instrument Equipment Co., Ltd. は、材料の繊維方向に合わせて装置を正確に調整できるように、圧縮および曲げ統合機械を設計しました。これにより、お客様は複合材料を試験する際に適切な試験角度を簡単に選択し、材料の機械的特性をさまざまな方向で正確に評価できるようになります。

層間結合強度と界面破壊: 複合材料の層間構造は、特に曲げ試験や圧縮試験において、材料の機械的特性の弱点となることがよくあります。界面破壊は複合構造全体の崩壊につながる可能性があります。したがって、曲げ試験を実行する場合、局所的な応力集中を避けるために、装置はサンプルにかかる荷重を効果的に分散できなければなりません。 Zhejiang Yiyu Instrument Equipment Co., Ltd. の統合装置は、荷重率と分布を正確に制御するインテリジェントな制御システムを利用しており、曲げプロセス中の界面破壊のリスクを軽減します。具体的には、3 点および 4 点曲げ試験中に、装置の荷重システムにより力が均一に分散され、不均一な荷重による複合材料の層間破壊が防止されます。

疲労性能試験: 複合材料は周期的な応力負荷を特徴とする環境で使用されることが多く、疲労性能は長期信頼性を評価するための重要な指標となります。複合材料の疲労試験の場合、Zhejiang Yiyu Instrument Equipment Co., Ltd. の統合装置は、長期使用による複合材料の疲労挙動をシミュレートする周期荷重モードを実装できます。圧縮疲労試験および曲げ疲労試験では、この装置は高周波動的荷重をサポートし、長期荷重下での複合材料の性能劣化を正確に評価します。この装置は、実際のアプリケーションで経験する応力変動をシミュレートすることにより、実際の使用条件をより正確に反映したテストデータを取得するのに役立ちます。

自動化とインテリジェント制御: 複合材料の構造が複雑なため、従来の試験方法では多くの場合、複数のステップと長い処理時間が必要になります。試験の効率を向上させ、オペレータのエラーを減らすために、Zhejiang Yiyu Instrument Equipment Co., Ltd. は、圧縮および曲げ統合機械にインテリジェントな制御システムを利用し、事前に設定されたプログラムに従って試験モードとパラメータを自動的に切り替えます。この設計により、操作中のユーザーの時間と労力が節約されるだけでなく、異なるテストステップ間のシームレスな移行が保証され、複合材料のテストがより効率的になります。

グリップとサンプルの準備: 複合材料の形状とサイズは大きく異なります。したがって、圧縮および曲げ試験を実行する場合、Zhejiang Yiyu Instrument Equipment Co., Ltd.は、さまざまなサンプル形状に適したさまざまなグリップを特別に設計しました。たとえば、カスタム グリップは長い複合材料試験片に使用され、荷重時の均一な力伝達を保証します。さらに、装置の高精度センサーは力の変動をリアルタイムで監視し、正確な試験結果を随時保証します。

高精度と安定性: 信頼性の高い試験結果を保証するために、Zhejiang Yiyu Instrument Equipment Co., Ltd.の統合試験装置は高精度のロードセルと変位センサーを利用しており、高荷重下でも一貫して安定した試験データを提供できます。特に高圧縮と大きな変形を伴う複合材料をテストする場合、精度と安定性が非常に重要です。同社は、国内の多くの研究機関や研究所との技術提携を通じて、装置の性能を継続的に最適化し、従来の材料の検査ニーズだけでなく、複合材料などの特殊材料の高精度検査要求にも統合装置で対応できるようにしています。

国際基準と品質保証：Zhejiang Yiyu Instrument Equipment Co., Ltd.の試験装置は国家基準に厳密に従って設計および製造されており、ISO認証およびその他の複数の品質管理認証を取得しており、製品が国際基準を満たしていることを保証します。複合材料の機械的特性をテストする場合、精度と信頼性が非常に重要です。長年蓄積された技術経験と高品質のアフターサービスシステムにより、Zhejiang Yiyu Instrument Equipment Co., Ltd.の機器は国内外の顧客に広く認められ、多くの研究機関やメーカーに選ばれています。

従来のスタンドアロン装置と比較した、圧縮および屈曲一体型機械の利点は何ですか?

圧縮および曲げ統合マシンは、特にスペースの節約、試験効率の向上、コストの削減、および機器の柔軟性の向上の点で、従来のスタンドアロンの圧縮および曲げ試験機に比べて大きな利点をもたらします。

統合された装置の最大の利点の 1 つは、スペースとコストの節約です。従来の試験装置は通常、個別の圧縮試験機と曲げ試験機を必要とし、実験室のスペースを大幅に占有するだけでなく、各装置の購入、保守、管理、操作のコストも増加します。一方、統合型装置では、両方のテスト機能が 1 台のマシンに統合されているため、装置の設置面積が大幅に削減され、複数のデバイスに関連するメンテナンスとオペレータのトレーニングのコストが削減されます。

テスト効率の向上は、統合された装置のもう 1 つの大きな利点です。従来の装置では、さまざまなテストのために実験室の装置を複数回変更したり、手動で治具を変更したりする必要があります。ただし、統合された機器は通常、テストモードと負荷方法の自動切り替えをサポートしており、さまざまな機械的テストを短時間で完了できます。この効率的なワークフローにより、研究室の効率が向上するだけでなく、テスト中の潜在的な操作エラーが軽減され、データの正確性と一貫性が保証されます。

統合機器には、設定された試験パラメータに従って荷重速度、試験片のグリップ方法、試験サイクルを自動的に調整するインテリジェントな制御システムが装備されていることが多く、操作の利便性と柔軟性がさらに向上します。金属、プラスチック、ゴムなど、高精度で複雑な試験を必要とする材料の場合、統合された装置により、より安定して正確な試験結果が得られ、手動操作に伴う不安定性やエラーが回避されます。

コスト効率も統合型装置の重要な利点です。従来の圧縮および曲げ試験では通常、対応する治具とセンサーを備えた 2 つの別々の機器を購入する必要があります。統合試験機はこれらのコストを 1 つのユニットに集約し、設備投資を削減します。さらに、技術の進歩に伴い、統合機器の性能は向上し続けており、より高いテスト精度とより多くのテストオプションを提供し、ユーザーにとってよりコスト効率の高いオプションとなっています。

統合された機器は通常、よりコンパクトでモジュール式の設計になっており、将来の拡張やアップグレードが容易になります。たとえば、この装置は幅広い種類の試験 (引張、せん断、疲労など) を簡単にサポートできるため、ユーザーはソフトウェアをアップグレードしたり治具を交換したりするだけで、さまざまな試験ニーズを満たすことができます。
